その１　3Dの立体文字を作る
空港名を表示する立体文字や、看板等をリアルな3Dにしましょう

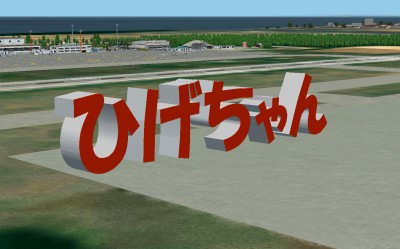

こんな感じの３D文字を作りましょう！

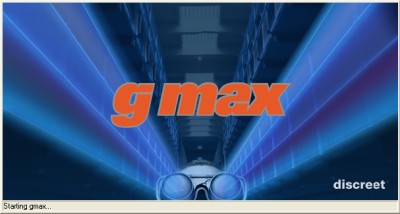

まずはG-MAXを起動しましょう。

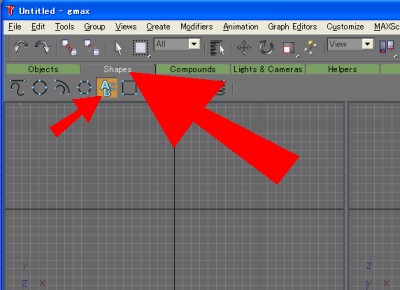

起動したら左上のタブの「Shapes」のところをクリックし、その後、ABCの文字のアイコンをクリックします。

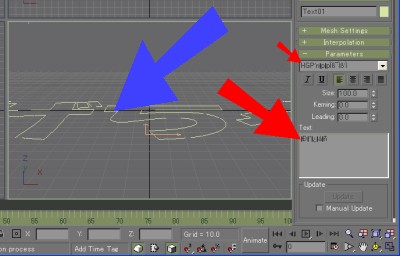

すると右下に文字を入力するウインドウ(矢印大)が現れますので、この中に作りたい文字を入力します。 　　*ここで入力すると表示は文字化けしますが、実際にはちゃんと生成されます。 Parametersの下のウインドウ(矢印小)でフォントの設定をすることが出来ます。 その後作業画面の青い矢印をクリックすると2Dの文字が現れます。

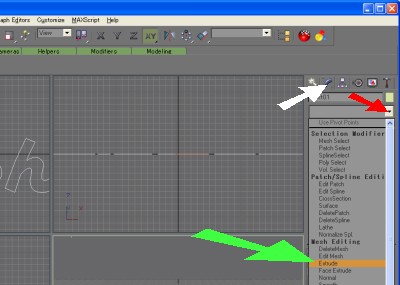

その後赤い矢印の所の三角マークをクリックするとModifier Listが出てきますのでその中のExtrudを選択します。 もし、Modifier Listが出てこなかったら白い矢印の所をクリックしてみてください。

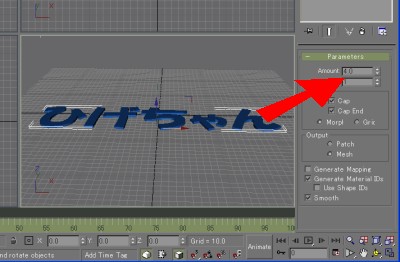

矢印の部分の数値で厚みを調整します。

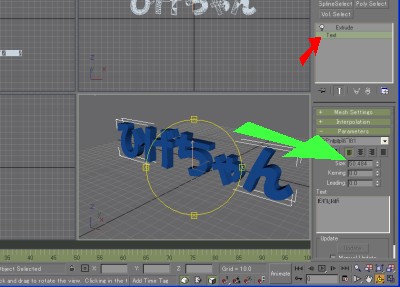

赤い矢印のTextの部分をクリックするとウインドウ右下(緑の矢印)のところにサイズを設定する枠が出てきますから、ここでサイズを決定します。 後は通常の立体を作るように回転、位置調整などをして全体を整えます。

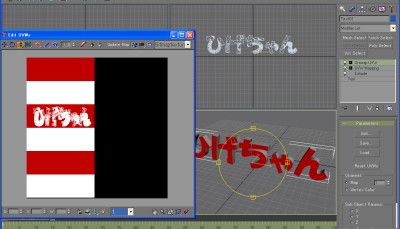

最後にマテリアルエディタでテクスチャーを貼り付けて出来上がりです。

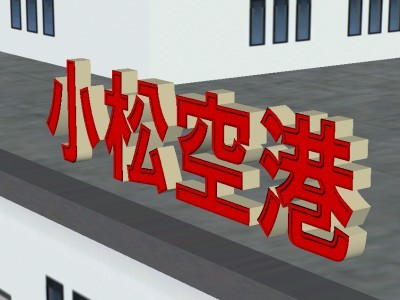

後はBGLファイルにコンパイルすればご覧の通り美しい3D文字の完成です。

---

　


その２　　テクスチャーを反射させる
ビルの窓ガラスやタンク、照明塔のガラス面等をリアルに反射させましよう

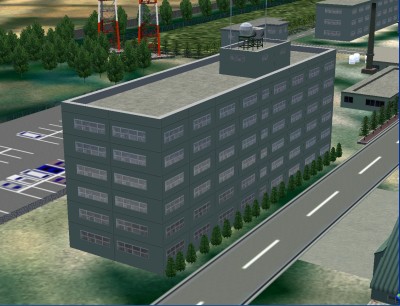

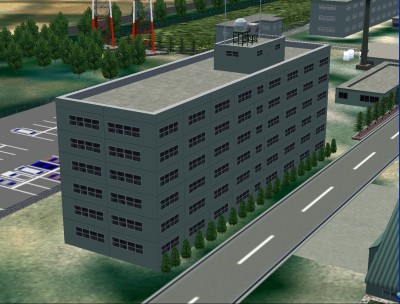

反射無し		反射有り

ご覧のように反射が有りと無しではリアルさが全然違いますね。
それではその手順をご覧ください

尚、反射効果を出す為にはテクスチャーにアルファチャンネルのデータを埋め込まなくてはなりません。 このアルファーチャンネルは、私の場合は「DXTbmp」と言うソフトで抽出し、「Paint Shop Pro」で編集、再度「DXTbmp」で埋め込み 保存・・・・と言う方法をとりました。 DXTbmpは、http://fly.to/mwgfx/よりフリーで入手できます。 DXTbmpのインストール、セッティング等は、ここでは省略させて頂きます。

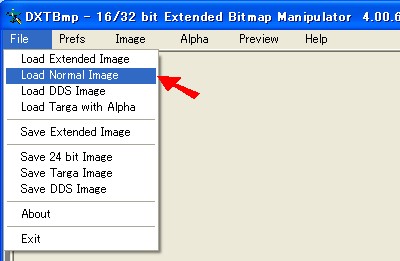

まず、通常通りG-MAXを起動して、3Dの立体を作ります。 その後、Paint Shop Pro等でテクスチャーを製作し、ビットマップ形式で保存します。 そして、いったん保存したビットマップをDXTbmpを起動して読み込みます。 このときLoad Normal Imageから読み込みます。(矢印)

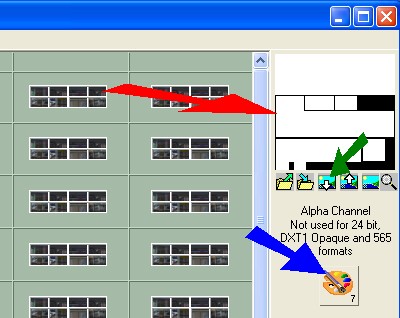

画像を読み込むと、ウインドウの右上に赤矢印の様な表示が出てきます。 これがあるファーチャンネルと言う物です。 ここで、DXTbmからデータを送るソフト(Paint Shop Pro等の画像編集ソフト)を指定します。 指定するには、DXTbmの上部メニューの「Prefs」をクリック後「Select Editor」で画像編集ソフトの実行ファイルを指定します。 すると青矢印の部分にそのアイコンが表示されます。(私の場合は)Paint Shop Pro 7で設定しています。 ここまで出来たら緑矢印のボタンを押します。 すると、先程指定したソフトがアルファーチャンネルを編集できる状態で起動します。

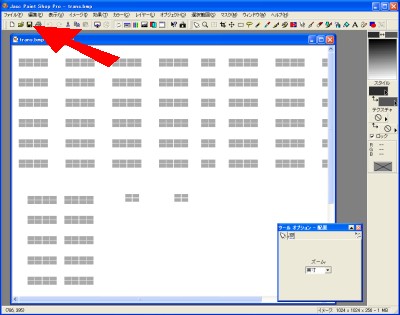

そして反射させたい部分をPaint Shop等の画像編集ソフトで、編集します。 白い部分は反射効果なし。 黒くなるにつれて反射効果が大きくなります。 ビル等の窓だけ反射させるときは、右図のように、窓の部分だけ色を濃くしてやります。 編集が終わったら上書き保存のボタンを押します。(矢印)

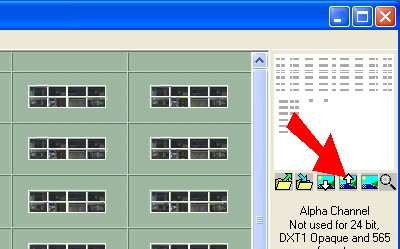

その後DXTbmの画面に戻り再読み込み(矢印)のボタンを押しますと、先程編集したアルファーチャンネルが読み込まれます。
これであるファーチャンネルを含んだビットマップテクスチャーの製作は完了です。 最後に、上部メニューの「File」から「Save Extended Bitmap」よりDXT3 with Alpha 形式で保存します。 このとき、ファイル名の最後に必ず「_t」を付けてください。

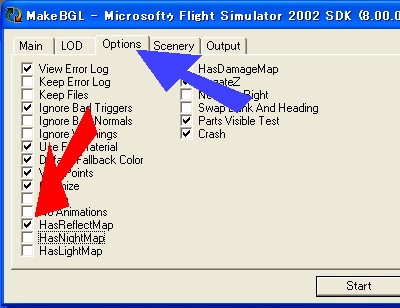

そして、G-MAXで先程製作したビットマップをマテリアルエディターにて貼り付け、BGLファイルにコンパイルして出来上がりです。 この時オプションタグより(青矢印)「HasReflectMap」(赤矢印)にチェックを入れ、スタートボタンを押します。 以上で反射効果が付いたビルの出来上がりです・・・・が、FSの仕様で、一定の距離以上離れたら、突然反射効果が無くなってしまいます。 そのあたりを考慮して、対象物の大きさ、配色を決定しましょう。
