GMAXを使ってオブジェクトを作ろう　�B

6. オブジェクトの作成

1. それでは、いよいよオブジェクトを作成します。　　幅10m、奥行き8ｍ、高さ12ｍのビルを作ります。

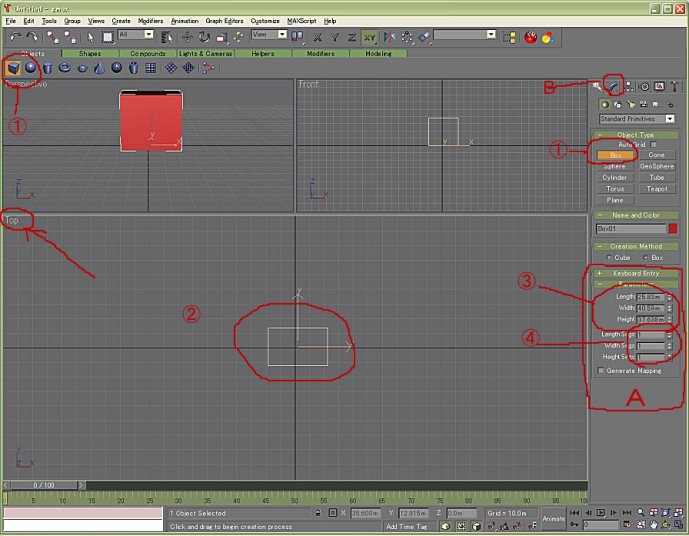

�@　上部のTob PanlにあるObjectのBoxボタンを押します。(画面右側のボタンでも可） �A　Topの画面で、中心で斜めにドラッグして幅奥行きを、マウスの左ボタンを離して高さを指定して左クリックで、完成です。　　大きさは次で指定しますので、大体でいいです。 �B　Aの画面で、Length(縦)　８、Width(横)　10、Hight(高さ)　20、を入力します。　その下の数字は、ポリゴン数ですが、今回は、複雑な形を作らないので、１でOKです。(数値を変えてどう変化するか見てみましょう) もし、数値を入力する前に、どこかのボタンを押して、Aの入力画面が、消えてしまった場合、BのModify(修正)タブを押せば、出現します。

2. オブジェクトの移動と視点の切り替え

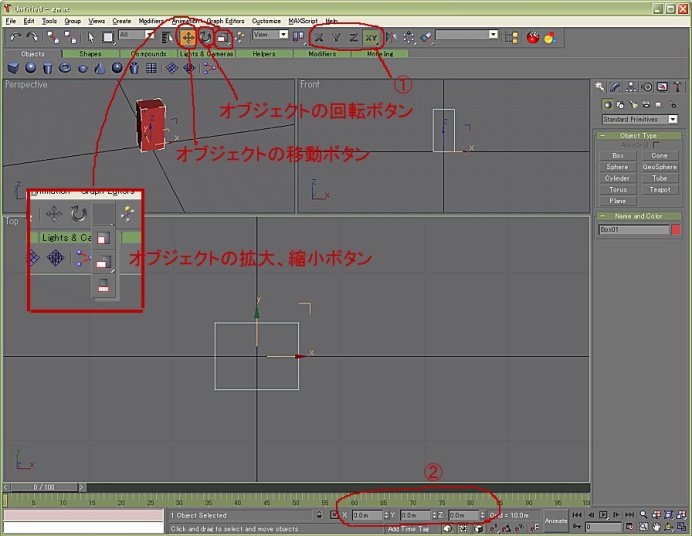

	オブジェクトの移動ボタンを押して、下の�Aの窓に、X:0 Y:0 Z:0 を入力します。　　これは、基準点(黒い太い線が交差している点）からの距離です。　　ちなみにこの数値は、回転の時は、角度。　拡大縮小の時は、率（％）になります。　これで、オブジェクトは、中心に移動しました。 移動は、マウスでも出来ます。　オブジェクトを指定してドラッグすれば動きます。　　その時に�@を見てください。　　XYが押されている時は、縦横、Xが押されている時は、横、Yが押されている時には、縦しか動きません。　「横に動かしたいけど縦にしか動かない」って時には、このボタンを見てください。 拡大縮小ボタンは、左クリックで押しっぱなしにすると、3つのアイコンが現れます。　　上から、全体を、縦横限定して、拡大縮小するボタンになってます。　(その際、スケールの数値が無視されます。と注意書きが現れます）

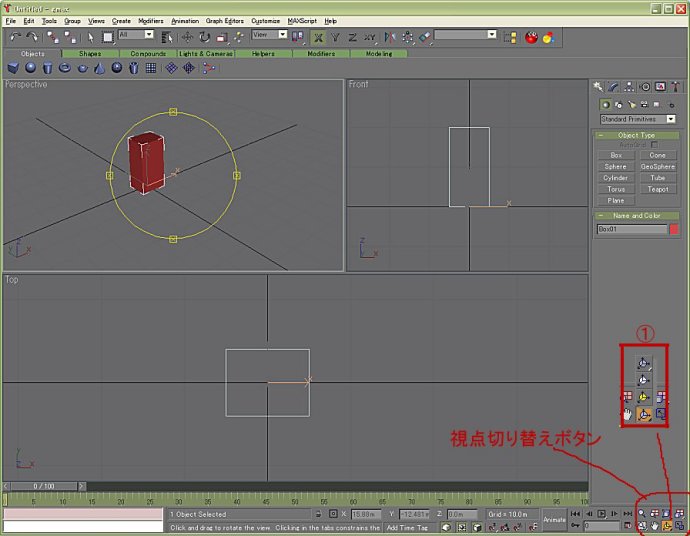

	右下のボタン類は視点の移動類のボタンです。　それぞれのボタンを押して、視点がどう変わるか見てください。 �@のボタンは、視点を自由に回転するボタンです。　　このボタンを、押しっぱなしにすると、3つのアイコンが現れます。　上から、中心点を中心に回転、指定したオブジェクトを中心に回転、指定したサブオブジェクト(ボリゴン、エッジとか）を中心に回転になってます。　最後の黄色いのが使いやすいです。 視点を回転するボタンを"Perspective"以外の画面で使うと、TopとかLeftの視点が解除されてしまうので、注意。　　　　実際にぐるぐる動かしてみましょう。
