GMAXを使ってオブジェクトを作ろう　�C

7. 広告塔の作成

1. ビルの上に、幅5m、奥行き4m、高さ2mの広告塔を乗せます。

Topの画面で、オブジェクトを指定して、移動ボタンを押して、キーボードのShiftキーを押しながら、右側にドラッグします。 すると、Clone Options と言う画面が出てきます。　　上から、Copy(普通のコピー）、Instance（分身、どれか1つでも修正を加えると、すべて同じ修正が加えられます）、Reference(参照、親オブジェクトに修正を加えると子オブジェクトも修正されるが、子を修正しても親は修正されない）になってます。　数値は、オブジェクトをコピーする数です。　移動した幅、方向で指定した数だけコピーします。 ここでは、Copyにチェック、数値は、１でOKですが、色々変えてどう変化するか見てみましょう。　　　戻す時は、やり直し、元に戻すボタンを活用しましょう。 OKボタンを押して、全く同じオブジェクトが2つ出来ました。

右側のオブジェクトを指定して、�@の修正ボタンを押して、�Aの欄に、上から、4,5,2と入力して、広告塔のサイズを修正します。 次に、Topの画面で、オブジェクトを指定して、�Bの移動ボタンを押して、�Cの欄に、X:0 Y: 0 Z:20の数値を入力します。　数値の意味は解りますね！　これで、広告塔は、ビルの上に、のったはずです。 ここで、いったん作業を保存します。"File"→"Save As"で好きな名前と場所で保存してください。

8. テクスチャーの加工

1. 本来なら、テクスチャーを作らないといけませんが、今回は用意しました。　　ここからダウンロードしてください。　　　この、Sirokuma.bmpは、アルファチャンネルが設定されているので、GMAXで表示できるよう、普通のフォーマットに戻します

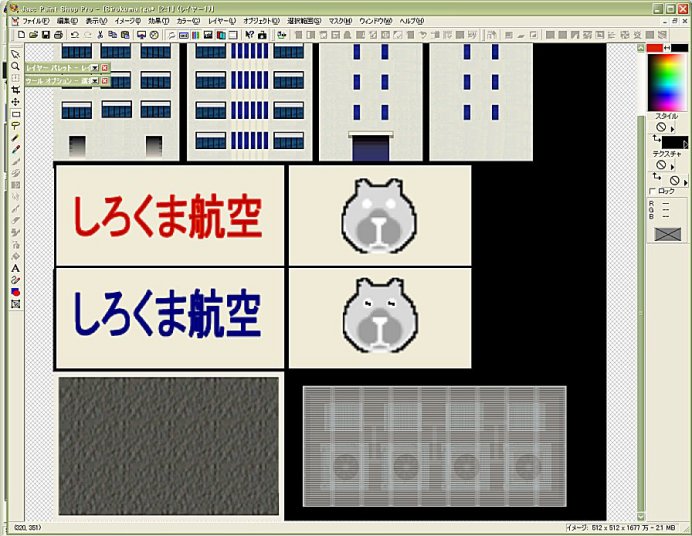

Imagetoolで、Sirokuma.bmpを"File"→"Open"で開きます。　　　　次に、"IMAGE"→"Format"→"32-Bit"で、32Bitフォーマットにします。　　　　その後、"File"→"Save_As"で"Sirokuma.tga"というファイル名で保存します。(ファイルの名前の部分は、必ず元のファイルと同じ、拡張子は、tgaで保存） これで、加工やGMAXで表示できます。 Sirokuma.tgaを、Paint Shop Pro 7Jで、修正してみましょう。 白い四角の部分は、広告塔の部分ですから、自分の名前を入れて下さい。 　 注意：Paint Shop Pro 7Jで、上書き保存する前に、名前をつけて保存をクリックして、ファイルの名前を 　　　　設定する画面で、右下の、オプションのボタンをクリックして、圧縮なしにチェックを入れて、 　　　　OKを押してください。名前をつけて保存の画面に戻りますから、キャンセルを押します。 これで、次回より、tgaファイルは、圧縮して保存しなくなり、Imagetoolで使えます。
